Entrée de gamme · 4′ × 8′ · 5′ × 10′

SPIRIT

Routeur CNC

Le point d'entrée dans l'univers SMX CNC. Conçu et personnalisé au Canada, le Spirit offre des performances professionnelles à un prix accessible. La solution idéale pour les ateliers qui démarrent ou qui souhaitent ajouter la capacité CNC sans immobiliser un capital important.

Certifié CSA
Garantie 2 ans
Support FR/EN
À partir de 30 000 $
Obtenir une soumission gratuite 514 644-3177
★ Série entrée de gamme

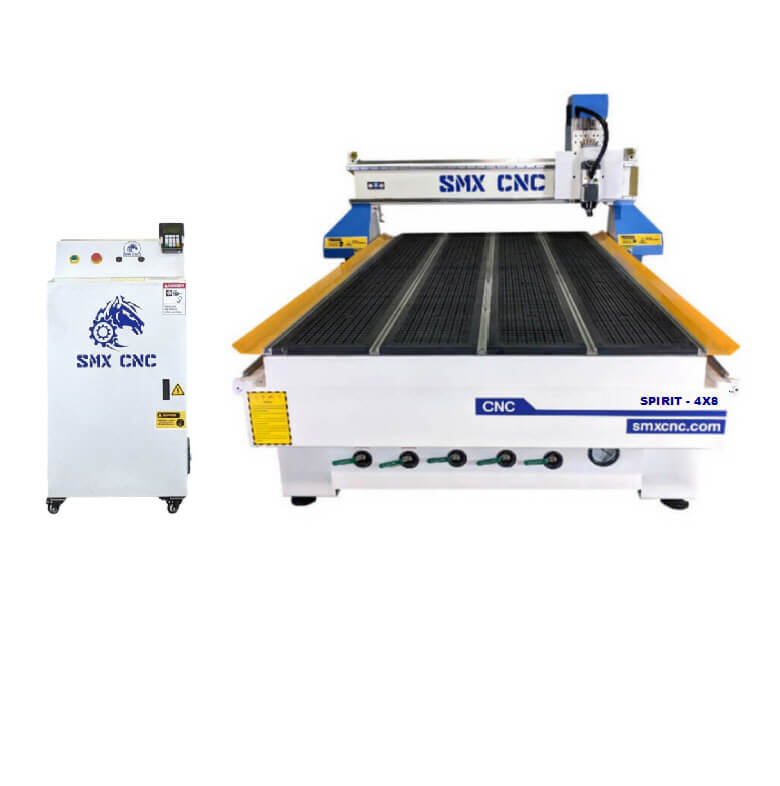

SMX CNC Spirit 4x8 - 5x10
Broche HSD 6HP Servos Yaskawa Manette DSP
985
IPM Vitesse
6 HP
Broche HSD
±.001
mm Répét.

À partir de 30 000 $

985
IPM Vitesse rapide
6 HP
Broche HSD
7,9″
Dégagement en Z
±0,001
mm Répétabilité
30+
Ans d'expertise
5 ANS
*Support gratuit

Ce qu'il y a dedans

Construit avec les meilleures composantes

Broche HSD 6HP · 18 000 RPM Fabriquée en Italie · Refroidie à l'air · Pince ER25 Italie — HSD
Moteurs Servomoteurs AC Yaskawa Servo de précision japonais — boucle fermée pour une précision de positionnement réelle Japon — Yaskawa
Entraînement Système crémaillère et pignon Axes X, Y double et Z — transmission haute vitesse pour la production Grade industriel
Variateur élec. Variateur électrique Lovato Composantes de grade européen pour une opération fiable et conforme CSA Grade européen
Contrôleur Manette DSP Contrôleur CNC 3 axes portatif autonome qui exécute le G-code directement depuis une clé USB, sans nécessiter d'ordinateur.
Logiciel WinPCSIGN CNC Développé à l'interne par SMX — entièrement supporté et personnalisable Fait par SMX
Bâti Acier soudé · Table à rainures en T Construction lourde · inspecté et d'équerre dans notre atelier à Montréal
Pourquoi les composantes font la différence

À ce prix, la plupart des compétiteurs coupent les coins ronds sur les pièces qu'on ne voit pas facilement. Nous, non. Le résultat : des tolérances plus serrées, moins de jeu et une machine qui maintient sa précision pendant des années.
ÉCONOMIES SUR 7 ANS D'UTILISATION (pdf) →

Pourquoi des servomoteurs Yaskawa ?

La plupart des machines à ce prix utilisent des moteurs pas-à-pas — sans rétroaction de position. Les servomoteurs AC Yaskawa sont en boucle fermée : le contrôleur sait toujours exactement où est la tête et corrige en temps réel. C'est ce qui livre une répétabilité de ±0,025 mm coupe après coupe.

Ingénierie québécoise

Chaque machine passe
entre nos mains

Avant qu'un SPIRIT arrive dans votre atelier, notre équipe de Montréal lui fait subir un processus rigoureux de préparation et de certification.

1
Inspection mécanique complète et équerrage

Chaque axe est vérifié pour l'alignement et la précision. La table est d'équerre. Rien ne quitte notre atelier hors tolérance.

2
Certification électrique nord-américaine

Le câblage est inspecté et refait au besoin pour respecter le code électrique canadien et les exigences CSA.

3
Programmation du contrôleur et de l'automatisation

Notre équipe configure la manette DSP à l'interne. Les macros, séquences et logiques sont écrites par nous.

4
Installation des options fabriquées au Québec

Les accessoires sont fabriqués et installés dans notre atelier de Montréal — sur mesure, contrôlés et prêts à rouler.

5
Installation sur site et formation

On livre, installe et forme votre équipe. La mise en route sécuritaire fait partie de ce que vous payez.

SPIRIT préparé chez SMX CNC Montréal

Pièces en inventaire. On garde les pièces de rechange essentielles en stock à Montréal. Vous êtes de retour en production la même semaine.

Spécifications

Données
techniques

Conçu pour surpasser chaque machine comparable sur le marché.

Matériaux traités

  • Bois et MDF — armoires, meubles, enseignes
  • Mousse et matériaux expansés
  • Plastiques — acrylique, PVC, polycarbonate
  • ACM — panneaux composites en aluminium
  • Plastiques ondulés et composites
  • Métaux légers avec les fraises appropriées
Paramètre 4′ × 8′ 5′ × 10′
Dimensions & gabarit
Encombrement 2030 × 3050 × 1450 mm
80″ × 120″ × 57″		 2540 × 3660 × 1450 mm
100″ × 144″ × 57″
Surface de coupe 1295 × 2490 × 200 mm
51″ × 98″ × 7,9″		 1575 × 3050 × 200 mm
62″ × 120″ × 7,9″
Dégagement en Z200 mm (7,9 pouces) identique
Poids 2 900 lb
1 315 kg		 3 400 lb
1 542 kg
Performance
Vitesse rapide985 IPM · 25 000 mm/min identique
Répétabilité±0,025 mm (±0,001 po) identique
Composantes
BrocheHSD 6HP · 18 000 RPM · ER25 · Refroidie à l'air identique
MoteursServomoteurs AC Yaskawa (Japon) identique
EntraînementCrémaillère et pignon — X, Y double et Z identique
Variateur élec.Lovato (Europe) identique
ContrôleurManette DSP — contrôleur CNC 3 axes portatif, exécute le G-code depuis une clé USB sans ordinateur identique
LogicielWinPCSIGN CNC (développé à l'interne) identique
Normes & garantie
AlimentationCA 220V ± 10% / 60Hz — Monophasé identique
CertificationCertifié CSA identique
Garantie2 ans — couverture complète identique
Prix de départ 30 000 $ CAD 40 000 $ CAD

Options disponibles

Configurez votre
SPIRIT

Commencez avec ce dont vous avez besoin. Ajoutez au fil de votre croissance. La majorité des accessoires sont conçus et fabriqués dans notre atelier de Montréal.

 Fabriqué au Québec Ingénierie de précision

Notre équipe conçoit et fabrique la majorité des accessoires ci-dessous dans notre atelier de Montréal. Ça signifie un meilleur ajustement, un support local et des configurations adaptées aux besoins nord-américains.

Explorer toutes les personnalisations →
SMX Pied de pression SMX ATC SMX Rouleaux de pression SMX Système de brumisation SMX Slim Pods SMX Tête de ponçage SMX Tour Rotatif SMX Boîte pour dépoussiéreur SMX Caméra repères de coupe SMX Couteau tangentiel SMX Têtes multiples SMX Couteau 45 degrés SMX Roulette à rainures SMX Chargement de feuilles Modules WinPCSIGN CNC Boîte à forets Modules d'automatisation contrôleur Syntec Couteau pour découpe de vinyle Broches escamotables Collecteur de poussière Pompe Becker Table à chargement automatique Convoyeur Barrière de sécurité Keyence Tapis de sécurité

Fabriqué au Québec Conçu et fabriqué dans notre atelier de Montréal

Pas de surprises.
Pas de frais cachés.

Tout ce qu'il faut pour commencer à couper dès le premier jour — et une équipe qui vous supporte pendant des années.

Garantie 2 ans

Couverture complète pièces et main-d'œuvre. On appuie nos machines parce qu'on inspecte chacune d'elles nous-mêmes.

Certifié CSA

Entièrement conforme aux normes de sécurité canadiennes. Accepté par les inspecteurs, assureurs et gestionnaires.

Téléphone · En ligne · Sur site

Trois niveaux de support. On commence par l'option la plus rapide et on escalade au besoin. Bilingue FR / EN.

Formation machine et logiciel

Formation CNC sur site et formation sur WinPCSIGN CNC — incluses. Votre équipe ne sera pas laissée à elle-même.

Installation sur site

On ne livre pas et on disparaît pas. La livraison, l'installation et la mise en service font partie de ce que vous payez.

Pièces en inventaire

Les pièces essentielles sont en stock à Montréal. Quand vous en avez besoin, vous les obtenez vite — pas de délai d'outre-mer.

Plans de maintenance

Programmes de maintenance préventive optionnels pour protéger votre investissement et maximiser votre temps de production.

Fonctions logicielles sur mesure

Puisqu'on a développé WinPCSIGN CNC, on peut y ajouter des fonctions spécifiques à votre flux de travail.

Pourquoi choisir SMX CNC

Ce qui nous distingue
de la compétition

N'importe qui peut vous vendre une CNC. Très peu peuvent la configurer pour votre production, former votre équipe, vous soutenir en direct et développer le logiciel eux-mêmes.

Notre propre logiciel

Nous développons WinPCSIGN CNC à l'interne. Aucune dépendance envers un tiers, aucun intermédiaire, aucune attente. Si votre production a besoin d'une fonction sur mesure, on peut la programmer.

→ Fonctions personnalisées disponibles
Support en 3 niveaux

Téléphone, assistance à distance et déplacement sur site — en français et en anglais. On ne vous redirige pas vers un centre d'appels à l'étranger. La plupart des problèmes sont réglés la journée même.

→ Bilingue · FR / EN
30+ ans d'expertise CNC

On était là quand les machines tombaient en panne en plein travail. 30 ans d'expérience sont intégrés à chaque recommandation qu'on fait — c'est pourquoi nos machines sont configurées comme elles le sont.

→ On sait ce qui fonctionne
Entièrement personnalisable

Des systèmes à couteau tangentiel aux carrousels ATC — la majorité de nos accessoires sont conçus et fabriqués dans notre atelier de Montréal. Vous obtenez une machine bâtie autour de votre production.

→ Options fabriquées sur mesure
Composantes de précision

Broche HSD italienne, servomoteurs Yaskawa du Japon, variateurs Lovato — les mêmes composantes qu'on retrouve dans des machines qui coûtent deux à trois fois plus cher.

→ Pas de quincaillerie générique
Programme de formation complet

La formation sur site est incluse avec chaque SPIRIT. La formation sur le logiciel WinPCSIGN CNC est aussi disponible — pour que vos opérateurs soient autonomes dès le premier jour.

→ Formation machine + logiciel

Prêt à voir le routeur CNC SPIRIT en action ?

Parlez à notre équipe. On va vous aider à configurer la meilleure machine pour vos besoins de production, trouver un financement adapté et vous mettre en production rapidement.

Demander une soumission 514 644-3177 Voir les programmes de formation
